产品特点:

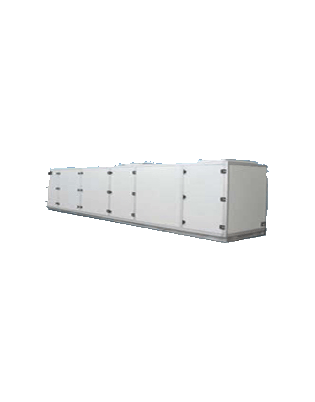

电子、电器工业专用转轮式除湿机

部分电子、电器工业工艺需求温湿度要求如下表(仅供参考)





转轮式除湿机特点

在空气除湿和冷却干燥设备领域,我们有着对空气处理深刻理解和对机械设备安装的丰富经验,能对不同环境及不同工艺要求,根据用户的实际需要进行特殊设计、定制。目前本产品广泛用于制药、锂电池电池、电子、玻璃、军工、橡胶、航天航空等各个领域。

除湿量齐全

  本厂的转轮式除湿机共由:单体式转轮除湿机(3.2 kg/h~100 kg/h共12档), 复合式转轮除湿复合机(5 kg/h~350 kg/h共12档),组装模块式转轮除湿机(5 kg/h~2200 kg/h共12档)。其他专用组合式除湿机(5 kg/h~1200 kg/h共12种144档)如用户需要本厂可为定身设计、制造。

转轮式除湿机整体结构

转轮式除湿机是本公司近年来吸收国内外同类产品的基础上,博采众长的新型绿色环保节能产品。转轮除湿机采用加强结构设计,该设计包括采用优质高强度的异形折弯件或型材作为机组框架结构件,按机组不同风量和风压及承压能力选择合理异形折弯件规格。机组内采用防菌涂料阻止细菌滋生。箱体面板的厚度为25mm.这种箱板是由三部分组成:内、外层钢板分别为宝钢彩钢板及优质钢板,板间为阻燃低氟环保型隔热保温材料。底面板的内层钢板为优质冷轧钢板,框架与接角采用特制螺栓联接,确保了机组框架的高强度、抗震要求。面板之间的联接由一高强度框架完成,这一构架无论在框架还是在面板上都从内部给予整个箱体以强度和抗震要求上的保证。这一构架也使转轮除湿机外观美观大方。

箱体框架

.转轮式除湿机框架采用机组专用铝合金框架,模具成型,外形美观,强度高,耐腐蚀。

箱体面板

保温壁板采用内、外面板之间用一层隔热层绝热隔开,保证保温壁板传热系数最低,确保保温层密度均匀,结合牢固、平整、无间隙。面板采用高压静电喷涂,外表美观。机组颜色可根据用户要求喷涂

面板与框架的固定采用螺栓内联接,各功能段之间采用钢制镀锌螺栓内连接紧固,中间垫橡胶,确保密封性良好。

机组面板也可按用户订货提供EPZY夹芯彩钢门板。机组同时也可采用拼装式结构,便于运输、现场安装。

机组基座

机组牢固地安装在槽钢基座上,以使机组的运行重量沿机组设备全长度均匀地支承在基座上。出厂前槽钢基座经过找平,并配套隔振垫,槽钢基座上设有起吊

机组过滤段

◆初效过滤器为板式,中效过滤器为袋式。过滤效率符合GB/T14295-93。

◆过滤器滤料为阻燃型涤纶无纺布,过滤装置采用快速装置、压差显示。由易拆装的固定卡安装在密封的活动框架上,避免未经过滤的空气流过。

◆滤器尘埃粒径≥5μm,过滤器的计数效率大于70%。

表冷挡水段

◆表冷器采用全套进口的流水线生产。表冷器采用铜管套铝片结构,表冷器采用把铝翅片用机械胀管的方法固定在紫铜管上。

◆盘管按GB/T14296-93《空气冷却器与空气加热器》设计制造。

◆表冷器水压试验标准:试验压力为设计压力的1.5倍,允许偏差±0.02Mpa,保持压力≥3min,无渗漏。

◆表冷器连管的最高点设置放气阀,最低点设置排水阀。

挡水板:挡水板采用铝合金制作,模具成型,挡水性能好,过水率低。

凝结水盘:滴水盘为不锈钢材料制作,设在冷却盘管下方,外表面采用自熄型软质聚胺脂泡沫塑料保温,符合防火规范要求并整体粘接于水盘,保证粘接质量,防止结露。滴水盘的凝结水排放处设置水封装置,保证机组在设计条件下运行时凝结水不溢出滴水盘,且凝结水排放流畅无溢出。滴水盘采用干式快速排水型设计,无积水,保持水盘内的清洁。

面板连接:盘管段的面板采用明螺栓联接结构可以方便的将面板拆除,将盘管拖至机组外检修。

风机段:风机采用双宽度、双进风、机翼型后向叶片离心式风机。风机为南通金通灵公司产品。如买方有要求,我方可随机提供所有风机的动平衡性能测定数据和风机的噪声频带功率级以及有关风机设计制造国家标准。

除湿转轮段

◆转轮式除湿机转轮采用瑞典Proflute公司生产的高效除湿轮,本转轮具有高达82%的活性硅胶上胶率,因而具有出色的吸湿能力,能够满足绝大多数应用领域的除湿要求;PPM分子筛转轮含有高达37%的分子筛、45%的活性硅胶,在低湿、高温或碱性环境下具有极佳的除湿能力,可以用于要求露点温度很低的除湿领域。PPH氯化锂转轮含有81%的活性硅胶、2%的氯化锂和大约0.1%的抗菌添加剂,专门用于对抗菌有严格要求的应用领域

◆优异的吸湿能力:Proflute公司转轮介质的干状态比重为240公斤/立方米。在潮湿环境中的吸湿量能达到其干重的40%左右。在确保运行过程中水滴不直接进入转轮的情况下,转轮可以在任意高的相对湿度条件下可靠地运行。但PPH氯化锂转轮在不运行时应避免暴露在相对湿度超过95%的环境下。

可靠的性能,转轮可清洗反复使用,转轮使用寿命可长达6-8年

机组内隔振

离心风机设有弹簧隔振装置,以满足其隔振效率的要求。风机和电动机安装在一个公用底座上,并配有弹簧减振器,出风口设软接头与箱体连接。

机组控制:机组控制采用手动自动控制

◆手动控制直观、简便、可靠;

◆自动控制采用可编程控制器进行控制,自动化程度高,故障率低,控制精度好。自动控制机组还可配计算机集中控制接口或远程通住接口,便于除湿机的集中控制和远程监控,如用户需要须特别指明。

系统保护

系统没有多重保护,如转轮保护、电加热保护、电机过热、电流过载、制冷系统过欠压、风机联锁、过欠电压、电源缺相、延时启动冷却水断水保护等,机组运行安全可靠

电子、电器工业专用转轮式除湿机组工艺流程图



TRKR-□型除湿机参考技术参数





























说明:

 1、本表总功率包含风机、减速机等部件及再生(电)加热功率。再生使用蒸汽可大大节约电功率。

 2、再生加热可根据客户要求定作成:蒸汽、燃气、天然气及煤气等。

 3、额定除湿量的处理空气入口为温度30℃,相对湿度70%80%,再生温度110140℃时。

 4、因全国气候参数及技术参数不同。我们可以为客户定做各类除湿机。提供免费设计服务。

 5、以上参数如有更改,恕不通知。

 6、可选用转轮:日本、瑞典。
